Какво точно е 2.5GBase-T Lan Transformer и защо ви е нужен?

В бързо развиващия се свят на мрежите скоростта е най-важната. Докато надхвърляме стандартните 1 гигабит в секунда (Gbps) към мулти-гигабитови скорости, основните компоненти, които правят всичко възможно, стават критично важни. Един такъв невъзпят герой е2.5GBase-T Lan трансформатор. Може да не го виждате, но той работи неуморно зад кулисите във вашето мрежово оборудване, за да осигури стабилна, високоскоростна връзка. В Jansum Electronics Dongguan Co., Ltd., с повече от две десетилетия инженерни постижения, ние сме специализирани в изработката на тези жизненоважни компоненти според най-високите стандарти. Тази статия се гмурка дълбоко в това какво представлява 2,5GBase-T Lan Transformer, неговите ключови параметри и защо изборът на правилния е от първостепенно значение за вашите мрежови приложения от следващо поколение.

Разбиране на основната функция

2.5GBase-T Lan трансформатор, често наричан мрежов трансформатор или магнитен модул, е ключов компонент, вграден в Ethernet порта на всяко устройство, поддържащо 2.5 Gigabit Ethernet (2.5GBE). Основните му роли са:

• Изолация на сигнала:Той електрически изолира чувствителния PHY (Physical Layer) чип от Ethernet кабела, защитавайки вашия скъп хардуер от пренапрежения на напрежението, статично разреждане и потенциални заземителни контури.

• Съвпадение на импеданса:Той гарантира, че целостта на сигнала се поддържа чрез съпоставяне на импеданса между чипа и кабела с усукана двойка, минимизирайки отраженията на сигнала и грешките в данните.

• Отхвърляне на шум в общ режим:Той филтрира електромагнитните смущения (EMI), като осигурява чист и надежден сигнал за данни, което е от решаващо значение за постигане на високи скорости по медни кабели.

Без висококачествен трансформатор вашата 2.5GBE връзка би била податлива на прекъсвания, грешки и хардуерни повреди.

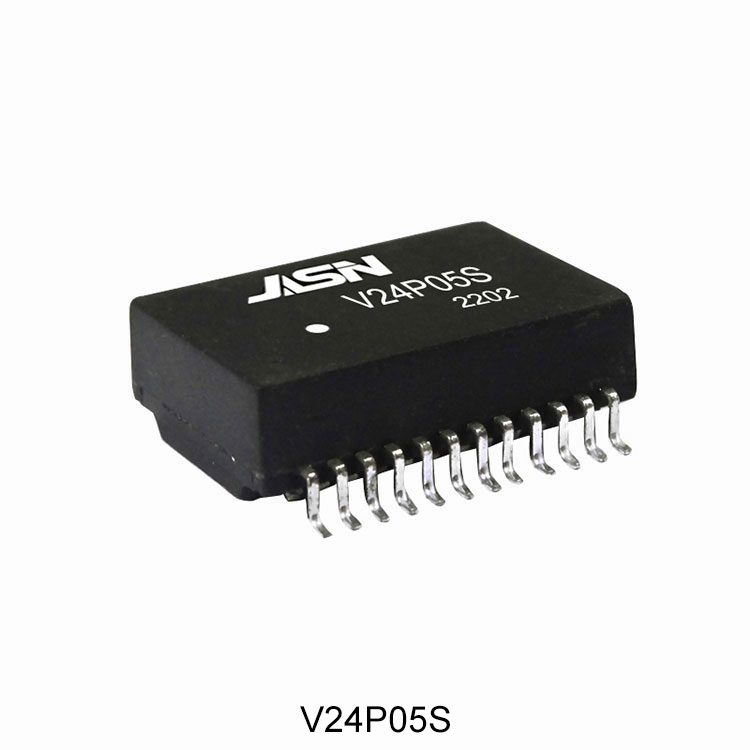

Ключови продуктови параметри на нашия 2,5GBase-T Lan Transformer

В Jansum Electronics, ние проектираме нашите трансформатори с прецизност, за да отговорим на строгите изисквания на съвременните мрежи. Ето подробните спецификации, които отличават нашите продукти.

Подробен списък с параметри:

• Стандартно съответствие:Напълно съвместим с IEEE 802.3bz за 2.5GBASE-T работа.

• Скорост на данни:Поддържа 10/100/1000/2500 Mbps автоматично договаряне.

• Конфигурация на веригата:1:1 съотношение на оборотите CT (Center Tap) дизайн.

• Изолационно напрежение:Издържа на минимум 1500 Vrms за превъзходна безопасност.

• Работен температурен диапазон:-40°C до +85°C, осигурявайки надеждност в тежки условия.

• Дросел в общ режим:Интегриран за отлично потискане на EMI.

• Индуктивност:Отговаря или надвишава стандартните изисквания за минимална загуба на вмъкване.

• пакет:Компактен дизайн за повърхностен монтаж (SMT) за автоматизирано сглобяване на печатни платки.

• Брой пинове:Предлагат се стандартни 16-пинови или 24-пинови конфигурации.

• Конструкция:Екраниран метален корпус за повишена устойчивост на шум.

За бърз преглед, ето обобщена таблица на основните електрически характеристики на нашия продукт:

Тази комбинация от функции гарантира, че нашите трансформатори осигуряват несравнима производителност и надеждност, което ги прави идеалният избор за производители на комутатори, рутери, мрежови интерфейсни карти и друго 2.5G оборудване.

Защо да изберете 2.5GBase-T Lan Transformer на Jansum Electronics?

На пазар, залят от алтернативи, нашите продукти се открояват благодарение на нашия непоколебим ангажимент за качество и производителност. Ние не продаваме само компоненти; предлагаме мрежови решения.

• Доказана надеждност:Нашите трансформатори са подложени на 100% автоматизиран финален тест и процеси на изгаряне, което гарантира, че работят безупречно от първия ден и за години напред.

• Превъзходна цялост на сигнала:Чрез прецизен дизайн и висококачествени основни материали ние гарантираме минимални загуби при вмъкване и превъзходни загуби при връщане, което директно се превръща в по-стабилна и по-бърза мрежова връзка за крайния потребител.

• Здрава защита от пренапрежение:Нашият дизайн дава приоритет на безопасността на оборудването, предлагайки отлична изолация, която предпазва основните ви вериги от електрически опасности в реалния свят.

• Глобално съответствие:Нашите компоненти са проектирани да отговарят на международните стандарти за EMC и безопасност, опростявайки процеса на сертифициране на вашия продукт за пазарите в Северна Америка, Европа и Азия.

• Експертна поддръжка:Когато си партнирате с Jansum Electronics Dongguan Co., Ltd., получавате достъп до нашия екип от опитни инженери, които могат да осигурят техническа поддръжка и опции за персонализиране, за да отговарят идеално на вашите изисквания за дизайн.

Често задавани въпроси за 2.5GBase-T Lan трансформатор

1. Може ли 2,5GBase-T Lan Transformer да се използва в стандартно 1GBase-T приложение?

Да, абсолютно. 2,5GBase-T Lan Transformer е проектиран да бъде обратно съвместим. Той ще функционира перфектно в 10Mbps, 100Mbps и 1000Mbps (1Gbps) Ethernet приложения. Електрическите характеристики на трансформатора, като неговата индуктивност и загуба на връщане, са проектирани да покриват по-широкия честотен спектър, необходим за 2,5 Gbps, което напълно покрива нуждите на стандартите с по-ниска скорост. Това го прави универсален и надежден компонент за вашите проекти.

2. Какво е значението на номиналното напрежение на изолацията (напр. 1500 Vrms)?

Номиналното напрежение на изолацията е критичен параметър за безопасност. Той показва способността на трансформатора да издържа на високоволтов потенциал между първичната (от страната на чипа) и вторичната (от страната на кабела) намотки, без да се повреди. Рейтинг от 1500 Vrms означава, че трансформаторът може да защити вашата чувствителна електроника от високоволтови преходни процеси, които могат да бъдат причинени от индуцирани от мълния пренапрежения, статично разреждане или повреди в електропроводите. Тази защита е от съществено значение за осигуряване на безопасността на крайния потребител и дългосрочната надеждност на мрежовото оборудване.

3. Как дроселът за общ режим в трансформаторния модул подобрява производителността?

Интегрираният общ режим (CM) дросел е основен за електромагнитната съвместимост (EMC). Той действа като филтър, който потиска шума от общ режим - нежелани електрически смущения, които се появяват идентично и на двете сигнални линии на двойка. Този шум може да се генерира вътрешно от устройството или да се улови от външната среда. Чрез ефективно намаляване на този шум, CM дроселът предотвратява излъчването му от кабела (като по този начин преминава EMI разпоредбите) и от намеса в деликатния диференциален сигнал за данни, което води до по-чист сигнал, по-малко грешки в пакетите и по-стабилна връзка за данни при високи скорости.

Захранвайте мрежата си с увереност

Преходът към мулти-гигабитова мрежа вече не е въпрос на „ако“, а „кога“. Гарантирането, че вашият хардуер е изграден със здрави, надеждни и високопроизводителни компоненти е ключът към успеха. 2.5GBase-T Lan Transformer е малка част с огромна отговорност. Не позволявайте на по-нисък компонент да стане най-слабото звено във вашата високоскоростна мрежова верига.

ПриJansum Electronics Dongguan Co., Ltd., инвестирахме години на изследвания и прецизно инженерство в разработването на нашата гама от мрежови трансформатори. Ние се ангажираме да предоставяме на нашите клиенти компоненти, които не само отговарят на спецификациите, но и надхвърлят очакванията за издръжливост и производителност.

КонтактJansum Electronics днесза да поискате проби, да обсъдите вашите специфични изисквания или да получите подробна оферта. Нека ви помогнем да изградите по-бързо и по-надеждно бъдеще.
