Как слънчевият инверторен индуктор подобрява ефективността, стабилността и продължителността на живота в съвременните фотоволтаични системи

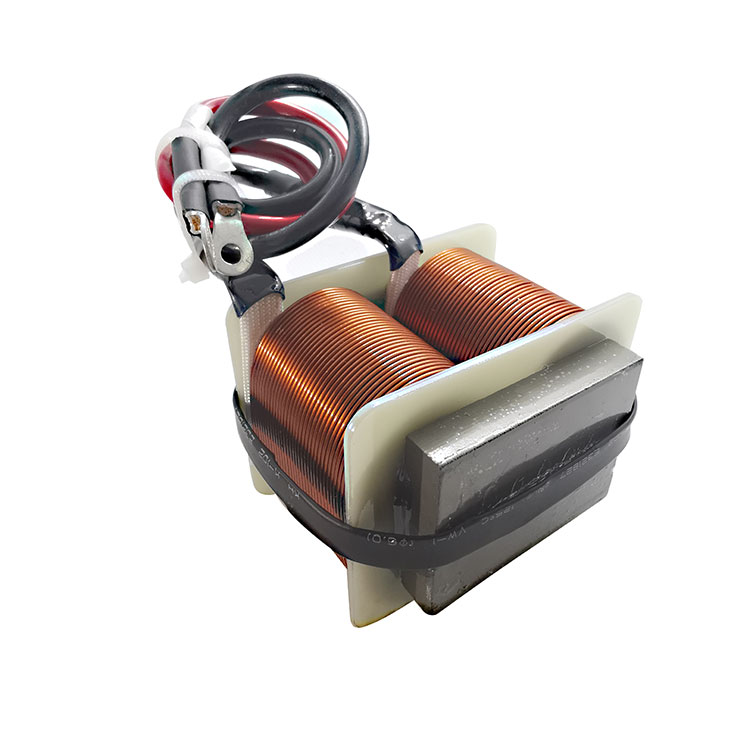

A солаr инверторен индукторе един от най-критичните магнитни компоненти във фотоволтаичните (PV) инверторни системи. Той влияе пряко върху ефективността на преобразуване, хармоничните изкривявания, топлинните характеристики и дългосрочната надеждност. В съвременните приложения за възобновяема енергия, където стандартите за ефективност са все по-строги, изборът на правилния дизайн на индуктора може значително да подобри цялостната производителност на системата.

Това задълбочено ръководство изследва как работят слънчевите инверторни индуктори, защо имат значение в среди с високочестотно превключване, как материалите и дизайнът влияят върху производителността и как производители катоJASNдоставят усъвършенствани магнитни решения за взискателни соларни приложения.

Съдържание

• 1. Какво е слънчев инверторен индуктор?
• 2. Защо е от съществено значение в съвременните фотоволтаични системи?
• 3. Принцип на работа в слънчевите инвертори
• 4. Основни параметри на дизайна и технически спецификации
• 5. Основни материали и тяхното въздействие върху ефективността
• 6. Термично управление и надеждност
• 7. Сценарии за персонализиране и приложение
• 8. Как да изберем правилния слънчев инверторен индуктор
• 9. Често срещани предизвикателства и решения
• 10. ЧЗВ

1. Какво е слънчев инверторен индуктор?

Слънчевият инверторен индуктор е пасивен магнитен компонент, предназначен да съхранява електрическа енергия в магнитно поле и да я освобождава по контролиран начин по време на превключващи операции. Обикновено се използва в DC-DC усилващи преобразуватели и DC-AC инверторни стъпала във фотоволтаични системи.

С прости думи, индукторът изглажда токовия поток, потиска пулсациите и намалява електромагнитните смущения (EMI). Без него слънчевите инвертори биха имали нестабилна мощност, прекомерни хармоници и загуби на ефективност.

• Съхранение на енергия по време на цикли на превключване
• Текущо намаляване на пулсациите
• Хармонично филтриране
• Подобрено качество на вълновата форма
• Подобрена стабилност на системата

2. Защо е от съществено значение в съвременните фотоволтаични системи?

Системите за слънчева енергия работят при променливи условия на слънчева светлина, което означава, че напрежението и токът варират непрекъснато. Инверторът трябва да преобразува тази променлива DC мощност в стабилен AC изход, съвместим със стандартите за мрежата.

Слънчевият инверторен индуктор играе решаваща роля в:

1. Повишаване на ниско постоянно напрежение до необходимите нива на шината
2. Поддържане на режим на непрекъснат ток (CCM)
3. Спазване на правилата за хармоници на мрежата
4. Осигуряване на дългосрочна надеждност на компонентите

Тъй като глобалното приемане на възобновяема енергия се увеличава, високоефективните магнитни компоненти вече не са задължителни – те са задължителни за конкурентен дизайн на слънчев инвертор.

3. Принцип на работа в слънчевите инвертори

В типична фотоволтаична инверторна топология, индукторът работи във високочестотни превключващи вериги. Когато превключвателят на захранването се включи, енергията се съхранява в магнитната сърцевина. Когато превключвателят се изключи, съхранената енергия се прехвърля към товара.

Формула за съхранение на енергия:

E = 1/2 × L × I²

където:

• L = Индуктивност
• I = Ток

Този процес на циклично съхранение и освобождаване позволява регулиране на напрежението и потискане на пулсациите, които са основни за ефективното преобразуване на DC-AC.

4. Основни параметри на дизайна и технически спецификации

5. Основни материали и тяхното въздействие върху ефективността

Изборът на материал на сърцевината пряко влияе върху производителността на слънчевите инверторни индуктори.

Феритно ядро

• Ниска загуба на сърцевина при висока честота
• Идеален за компактни инверторни конструкции

Прахообразно желязно ядро

• По-висока плътност на потока на насищане
• Подходящ за силнотокови приложения

Нанокристално ядро

• Изключително ниски загуби в ядрото
• Висока пропускливост
• Отлична термична стабилност

Напредналите производители катоJASNсъсредоточете се върху оптимизиран магнитен дизайн за намаляване както на загубите на мед, така и на сърцевината, подобрявайки ефективността на инвертора над 98%.

6. Термично управление и надеждност

Слънчевите инвертори често работят в тежки външни условия. Повишените температури ускоряват разграждането на изолацията и намаляват продължителността на живота.

Ефективните топлинни стратегии включват:

• Дизайн на намотка с нисък DCR
• Високотемпературни изолационни материали
• Оптимизирана геометрия на ядрото
• Капсулация за защита от влага

Правилният термичен дизайн осигурява 10–20 години експлоатационна надеждност, съответстваща на продължителността на живота на фотоволтаичните модули.

7. Сценарии за персонализиране и приложение

Слънчевите инверторни индуктори се използват в:

• Инвертори за жилищни покриви
• Търговски стрингови инвертори
• Централни инвертори с мащаб на полезност
• Хибридни системи за съхранение на енергия
• Слънчеви системи извън мрежата

Опциите за персонализиране могат да включват:

• Персонализирани стойности на индуктивност
• Специални основни материали
• Силнотокови намотъчни структури
• Компактни механични размери

8. Как да изберем правилния слънчев инверторен индуктор

Ръководство за избор стъпка по стъпка:

1. Определете работната честота
2. Изчислете необходимата индуктивност
3. Определете максималния ток и толерантност на пулсации
4. Оценете топлинните условия
5. Проверете границата на насищане
6. Проверете съответствието със стандартите за EMI

Работата с опитни доставчици на магнитни решения гарантира оптимална интеграция на дизайна.

9. Често срещани предизвикателства и решения

10. ЧЗВ

Q1: Какво се случва, ако индукторът се насити?

Насищането причинява рязък спад на индуктивността, което води до пикове на тока, прегряване и потенциална повреда на инвертора.

Q2: Мога ли да използвам стандартен индуктор за соларни инверторни приложения?

Не се препоръчва. Слънчевите инверторни индуктори трябва да издържат на висок ток, висока честота и тежки среди.

Q3: Как стойността на индуктивността влияе на пулсациите?

По-високата индуктивност намалява тока на пулсации, но увеличава размера и цената. Необходим е оптимален баланс.

Q4: Какво е типичното въздействие върху ефективността?

Правилният магнитен дизайн може да подобри общата ефективност на инвертора с 1–3%, което е значително в мащаб на полезност.

Заключение

Слънчевият инверторен индуктор е много повече от пасивен компонент - той е елемент, определящ производителността в съвременните фотоволтаични системи. От ефективност и потискане на пулсациите до топлинна надеждност и съответствие с мрежата, неговият дизайн влияе пряко върху успеха на системата.

Партньорство с опитни производители катоJASNосигурява прецизно проектиране, оптимизирани магнитни материали и персонализирани решения, съобразени с вашите изисквания за инвертор.

Ако проектирате слънчеви инвертори от следващо поколение и имате нужда от високопроизводителни магнитни компоненти,свържете се с насднес, за да обсъдите изискванията на вашия проект и да откриете как усъвършенстваните соларни инверторни индуктори могат да повишат производителността на вашата система.
