Какво е тороидален индуктор и защо има значение в съвременната електроника?

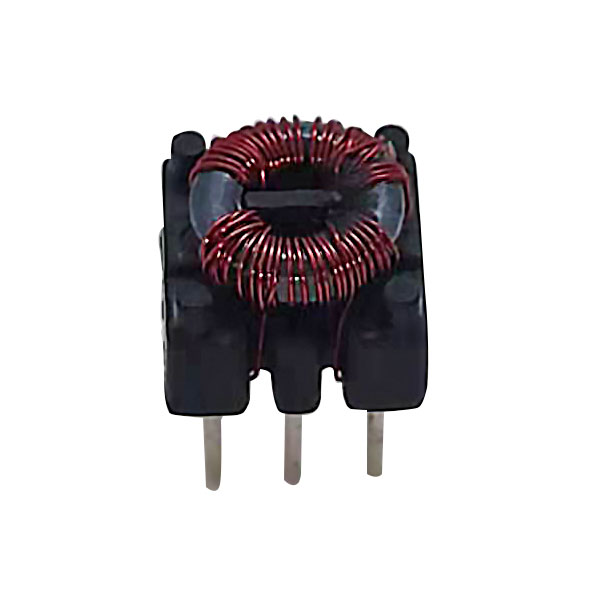

Тороидални индукториса едни от най-ефективните и широко използвани пасивни компоненти в съвременните електронни системи. Техният уникален пръстеновиден дизайн на сърцевината осигурява превъзходно магнитно задържане, намалени електромагнитни смущения и висока енергийна ефективност в сравнение с традиционните индуктори. Тази статия изследва какво е тороидален индуктор, как работи, защо е от съществено значение в силовата електроника и как да изберете правилния тип за различни приложения. Той също така подчертава общи предизвикателства, приложения в реалния свят и практически съображения за проектиране, за да помогне на инженерите, купувачите и разработчиците на продукти да вземат информирани решения.

Съдържание

• 1. Разбиране на основите на тороидалния индуктор
• 2. Как работи тороидален индуктор
• 3. Основни предимства пред конвенционалните индуктори
• 4. Основни материали и тяхното въздействие
• 5. Приложения от реалния свят
• 6. Как да изберете правилния тороидален индуктор
• 7. Често срещани проблеми и отстраняване на неизправности
• 8. Тороидални срещу други типове индуктори
• 9. Съображения за проектиране за инженери
• 10. Бъдещи тенденции в индукторната технология
• 11. Често задавани въпроси
• 12. Заключение
• 13. Информация за производителя и контакт

1. Разбиране на основите на тороидалния индуктор

Тороидалният индуктор е вид индуктор с форма на поничка или пръстен (тороид). Състои се от кръгла магнитна сърцевина, обвита с медна жица. Когато електрическият ток протича през проводника, в сърцевината се генерира магнитно поле, което съхранява енергия под формата на магнетизъм.

За разлика от традиционните соленоидни индуктори, магнитното поле в тороидален дизайн е до голяма степен ограничено в сърцевината. Това уникално свойство значително намалява загубата на енергия и електромагнитните смущения (EMI), което го прави идеален за високоефективни електронни схеми.

С прости думи, тороидалният индуктор е проектиран да:

• Съхранявайте енергия в магнитно поле
• Филтриране на електрически шум
• Стабилизиране на тока във веригите

2. Как работи тороидален индуктор

Принципът на работа на тороидалния индуктор се основава на електромагнитна индукция. Когато променлив ток (AC) протича през бобината, той генерира променящо се магнитно поле в тороидалното ядро. Това променящо се поле индуцира противоположно напрежение, известно като индуктивност.

Затворената форма на сърцевината гарантира, че по-голямата част от магнитния поток остава вътре в материала, намалявайки изтичането и подобрявайки ефективността.

Основните работни етапи включват:

1. Токът протича през намотката
2. Вътре в тороида се образува магнитно поле
3. Енергията се съхранява в магнитен поток
4. Противопоставянето на текущата промяна стабилизира поведението на веригата

Това контролирано съхранение и освобождаване на енергия е това, което прави тороидалните индуктори основни в системите за регулиране на мощността.

3. Основни предимства пред конвенционалните индуктори

Тороидалните индуктори са предпочитани в много индустрии поради техните превъзходни електрически и физически свойства. По-долу са основните предимства:

• Висока ефективност:Намалени загуби на енергия поради минимален поток на изтичане.
• Ниски електромагнитни смущения:Магнитното поле се съдържа в ядрото.
• Компактен дизайн:По-висока индуктивност в по-малък физически размер.
• По-добра термична производителност:По-ниско генериране на топлина при натоварване.
• Силно магнитно свързване:Ефективен пренос на енергия между намотките.

Тези предимства правят тороидалните индуктори особено полезни в захранващи устройства, аудио оборудване и индустриална електроника.

4. Основни материали и тяхното въздействие

Ефективността на тороидалния индуктор зависи до голяма степен от материала на сърцевината му. Различните материали предлагат различни магнитни свойства и честотни характеристики.

5. Приложения от реалния свят

Тороидалните индуктори се използват широко в множество индустрии поради тяхната ефективност и надеждност.

• Превключващи захранвания (SMPS)
• Аудио усилватели и филтриране на сигнали
• Телекомуникационно оборудване
• Системи за захранване на електрически превозни средства
• Инвертори за възобновяема енергия (слънчева и вятърна)
• Системи за индустриална автоматизация

Във всяко от тези приложения способността за намаляване на EMI и подобряване на енергийната ефективност играе решаваща роля за стабилността и производителността на системата.

6. Как да изберете правилния тороидален индуктор

Изборът на правилния тороидален индуктор изисква внимателно разглеждане на електрическите и механичните параметри.

Основните фактори за избор включват:

• Стойност на индуктивност:Трябва да отговаря на изискванията на веригата
• Текущ рейтинг:Трябва да се справя с пиков и непрекъснат ток
• Основен материал:Въз основа на нуждите от честота и ефективност
• DC съпротивление:По-ниското съпротивление подобрява ефективността
• Работна честота:Трябва да съответства на дизайна на системата

Инженерите често балансират размер, цена и производителност, когато избират компоненти за оптимизиран дизайн на веригата.

7. Често срещани проблеми и отстраняване на неизправности

Въпреки тяхната надеждност, тороидалните индуктори могат да се сблъскат с определени оперативни предизвикателства.

• Наситеност:Възниква, когато токът надвишава границите на ядрото
• Прегряване:Причинено от прекомерен ток или лоша вентилация
• Проблеми с шума:Често поради неправилно навиване или екраниране
• Механичен стрес:Може да повреди намотките по време на монтажа

Правилният дизайн и управление на топлината могат значително да намалят тези проблеми.

8. Тороидални срещу други типове индуктори

9. Съображения за проектиране за инженери

Когато интегрират тороидални индуктори в електронни системи, инженерите трябва да вземат предвид множество аспекти на дизайна:

• Плътност на намотките и качество на изолацията
• Пътища на топлинно разсейване
• Прагове на магнитно насищане
• Оформление на печатни платки за намаляване на EMI свързването
• Механична стабилност на монтажа

Добре проектираната система гарантира дългосрочна надеждност и оптимална електрическа ефективност.

10. Бъдещи тенденции в индукторната технология

Търсенето на компактни, високоефективни електронни системи продължава да стимулира иновациите в индукторната технология. Бъдещите разработки включват:

• Усъвършенствани нанокристални материали за ултраниски загуби
• Миниатюризирани високочестотни тороидални конструкции
• Интеграция с интелигентни захранващи модули
• Подобрени термоустойчиви материали за навиване

Тези подобрения ще поддържат приложения от следващо поколение като електрическа мобилност, интелигентни мрежи и промишлени системи, управлявани от AI.

11. Често задавани въпроси

Q1: Какво прави тороидалните индуктори по-ефективни?
Техният магнитен дизайн със затворен контур минимизира изтичането на поток, подобрявайки ефективността.

Q2: Могат ли тороидални индуктори да се използват във високочестотни вериги?
Да, особено при използване на феритни или нанокристални сърцевини.

Q3: Скъпи ли са тороидалните индуктори?
Те може да струват малко повече от основните индуктори, но предлагат по-добра производителност и надеждност.

Q4: Кои индустрии използват най-много тороидални индуктори?
Силова електроника, автомобилостроене, телекомуникации и възобновяема енергия.

Q5: Как да намаля шума в тороидалните индуктори?
Правилните техники за навиване, екранирането и правилният избор на материал помагат за намаляване на шума.

12. Заключение

Тороидалните индуктори са критичен компонент в съвременната електроника, предлагайки несравнима ефективност, компактност и електромагнитни характеристики. Способността им да стабилизират тока и да намалят смущенията ги прави незаменими във всичко - от потребителската електроника до напредналите индустриални системи. Разбирането на тяхната структура, принципи на работа и критерии за избор позволява на инженерите и купувачите да оптимизират ефективността на системата ефективно.

13. Информация за производителя и контакт

За висококачествени тороидални индуктори, проектирани с прецизно инженерство и строг контрол на качеството, можете да разчитате на Jansum Electronics Dongguan Co., Ltd.

Ние сме специализирани в доставянето на персонализирани магнитни компоненти, които отговарят на различни индустриални изисквания, включително силова електроника, автомобилни системи и модерни комуникационни устройства.

Ако търсите надеждни доставки, техническа поддръжка или персонализирани решения, не се колебайтесвържете се с насднес. Нашият инженерен екип е готов да подкрепи вашия проект от дизайна до производството.
